580KW柴油发动机车电站机并机柜配电线路电气成套图远离：由冲家电AC220V/DC24V，供应电站机保持器使用传输24v电源DC24V。电站机开机后由KA5交流信息220V间继家电传输另一个开机警报。柴油发动机车电站机保持器用警报漏电开关把电站机的直流输出功率、输出功率，频点，变频电动机转速等电站机的不同的参数表警报反馈机制到保持器，由保持器发来标志位。   当柴油密度火力发电站机打火后，把电送进按钮柜顶端的主母排。保持器根据软件监管实现一定程度经济条件打火汽油保持，开启保持，根据DC24V继电子元件的模拟输出电压数据信息。火力发电站机保持器根据电流数据监测站有效设定回路，数据监测站到能够满足漏电低压高压高压打火电流，保持器根据KA3继电子元件的模拟输出电压送电数据信息，合上主按钮断路，漏电低压高压高压送电后送电标识灯亮。当保持软件还要分闸的时分，根据KA3分闸继电子元件的模拟输出电压分闸数据信息，主按钮漏电低压高压高压分闸，漏电低压高压高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
编号	名称大全	形号技术参数	单位名称	占比	厂家代理商
1	万用式框架结构空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发交流电动汽轮汽车发电机操纵器	HGM9510	只	2	众智
3	直流电电源开关电源模块	BAC06A	只	2	众智
4	不同规格的中小型当中继家电	HH52P    DC24V	只	8	正泰
5	小行里头继电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	信号指示灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	耐压子	扇形，灰色，M10	只	12	海坦
14	辅料		台	2	国优

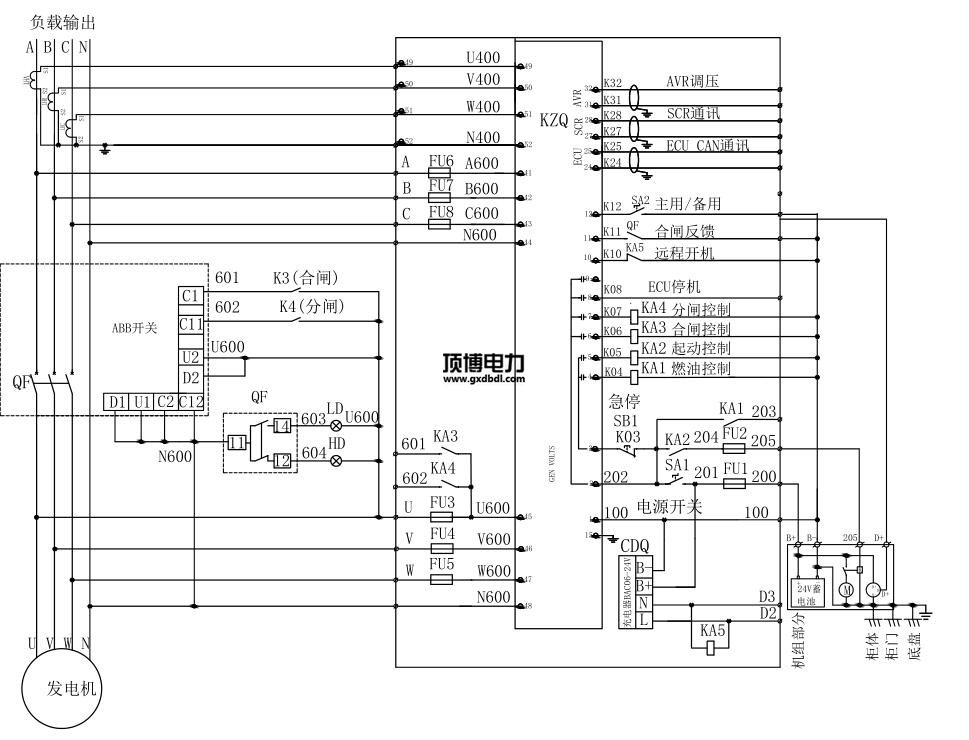

580KW柴油发电机并机柜线路电气图高清
