前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵可控硅调压器为机械设备制造新线路式可控硅调压器，其塑造图示图示。I号喷真空泵可控硅调压器其主要由动力件、飞球、可控硅调压弹簧片、传动齿轮位置和使用位置等组建。I号喷真空泵可控硅调压器的动力件为存在60°。锥面的动力盘。在动力盘的内测有三个沿径向的半半圆凹面。动力盘压紧在动力轴套上而与它并成合一，第二顺利通过半圆键和夹紧螺母使其和喷真空泵的轴承轴连在一起。

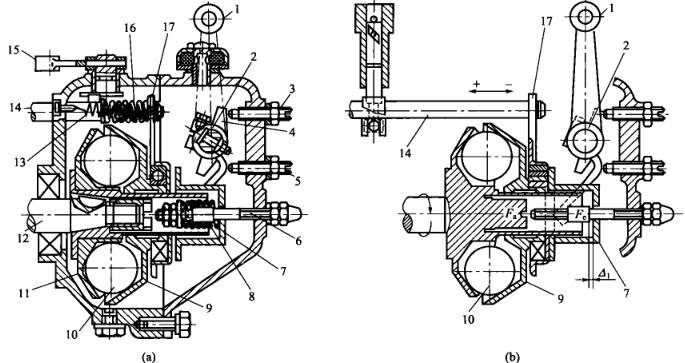

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个内直径为25.4mm的飞球居于带动下载盘的凹槽里，随带动下载盘一同缩放。飞球另侧为与定位轴线成45°锥面的阻力盘，阻力盘滑套在带动下载轴套上。做工作时飞球的离心式力用途在阻力盘上，其径向分力Fa.将使阻力盘沿径向滚轮。服装在阻力盘.上的滚轮联轴器和齿轮传输板也逐渐挪动。齿轮传输板尾端套在提供的油撑杆上，为此提供的油撑杆也逐渐挪动，得以变换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
